EC Insulator Jiangxi Co., Ltd. és un dels fabricants i proveïdors més fiables de reconnectors a la Xina. Amb una àmplia experiència, ens comprometem a oferir un servei personalitzat d'alta qualitat. Si us plau, no dubteu a vendre a l'engròs un reconnectador de sobrecàrrega premium fabricat a la Xina aquí des de la nostra fàbrica.

Visió general del producte

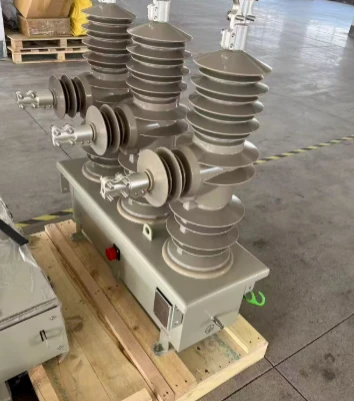

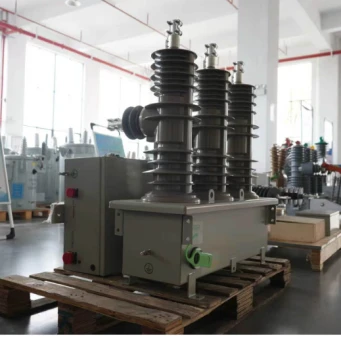

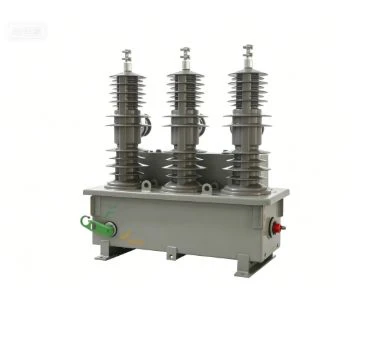

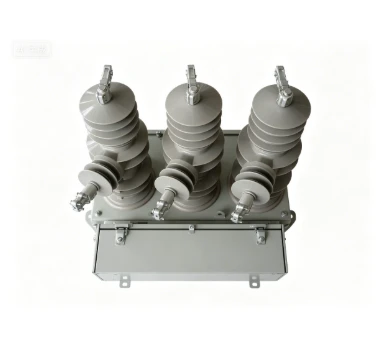

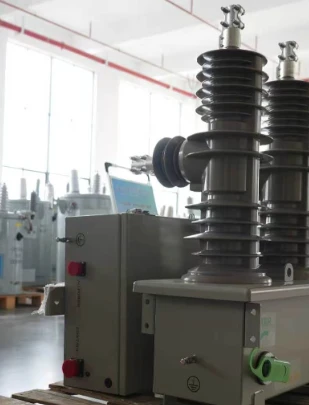

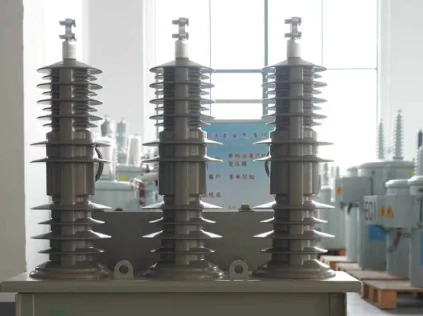

Els nostres reconectadors aèries de la sèrie ZCR-OH són unitats de protecció dedicades per a línies de distribució aèries. Dissenyat per a condicions de camp a l'aire lliure-com ara contaminació, corrosió de la-boira salina i càrregues mecàniques, aquest equip ofereix una protecció fiable per a xarxes de distribució muntades en pals-. Pot detectar errors, aïllar les seccions defectuoses i restaurar l'alimentació automàticament, reduint de manera efectiva el temps-d'interrupció de l'alimentació-per als usuaris finals. Aquesta sèrie s'utilitza àmpliament per a projectes de protecció de línies de distribució aèries.

Característiques clau

Aquesta unitat completa està desenvolupada específicament per a la instal·lació de-muntatge a pal. Consta d'interruptors al buit, actuadors magnètics permanents-bi{-estables i controladors intel·ligents basats en microprocessador-, tots muntats dins de tancaments segellats resistents a la intempèrie-. El recinte pot suportar canvis extrems de temperatura, humitat i estrès mecànic de l'operació de camp. La seva-lògica integrada de tancament distingeix les falles transitòries de les permanents. Quan es produeixin errors permanents, el reconnectador es bloquejarà per evitar danys repetits als actius de la xarxa. Segons les especificacions tècniques, la seva resistència mecànica arriba a 10 000 cicles de funcionament.

Especificacions tècniques

Valoracions	Dielèctric sòlid
Valoracions	15,5 kV	27 kV	38 kV
Norma aplicable	IEC 62271-111/ANSI C37.60
Tensió nominal (kV)	15.5	27	38
Corrent nominal (A)	800	800	800
Freqüència nominal (Hz)	50/60
Corrent nominal de -duració curta (kA)	16/3s

Corrent de producció nominal (kAp)	40/41.6
Tensió de resistència a la freqüència de potència nominal (kV)	50	60	70
Tensió de suport als impulsos (kV)	110	150	170
Resistència mecànica (temps)	10,000
Mitjà d'interrupció	El buit
Mecanisme de funcionament	Actuador magnètic manual o bi-estable
Material de casquilles	HCEP

Aplicació

La disposició raonable dels equips millora el rendiment general de la protecció de la xarxa. Les posicions típiques d'instal·lació inclouen punts de secció de línies, unions de branques d'alimentació, seccions de transició de línies i nodes d'automatització de distribució. Quan es produeix una fallada, només s'aïllarà el segment defectuós i les seccions de línia sanes restants es mantenen energitzades. Aquest reconnectador és una solució preferida per a alimentadors aèries rurals llargs on la localització ràpida de la fallada és crítica. Nota: aquest model està optimitzat per a escenaris de muntatge de pal-aeri. S'ha de realitzar una avaluació tècnica addicional abans d'aplicar-la als sistemes de cables subterranis.

Construcció/Disseny

La sèrie ZCR-OH pren les condicions de funcionament del lloc-del món real com a entrada bàsica de disseny. Els interruptors al buit, els actuadors-magnètics permanents i els mòduls del controlador es col·loquen dins d'armaris segellats resistents a la intempèrie-per resistir la pols, la humitat i la variació de temperatura als passadissos elèctrics. Les estructures de muntatge coincideixen amb els accessoris estàndard dels pals aeri sense modificacions especials. Els buixos HCEP proporcionen un rendiment estable d'aïllament exterior per a un funcionament de camp a llarg termini-.

Normes i proves

Els estàndards d'equips aeri IEC 62271-111 i ANSI C37.60 estableixen el marc de compliment. Les proves específiques de sobrecàrrega validen el rendiment en condicions ambientals superiors, com ara temperatures extremes, exposició a la humitat i càrrega mecànica. L'èmfasi de les proves inclou la durabilitat general i la verificació de la fiabilitat.

Configuracions/Personalització opcionals

Les àmplies opcions de personalització atenen els requisits generals de l'aplicació. Les millores disponibles inclouen diverses configuracions de muntatge de sobrecàrrega, interfícies de comunicació i paràmetres de protecció-específics de sobrecàrrega. La flexibilitat de configuració admet l'adaptació a diferents tipus de línies aèries i condicions ambientals aèries.

Embalatge i lliurament

Les unitats s'embalen en caixes de fusta reforçades aptes per al transport marítim de llarga distància-. Els embalatges-resistents als cops protegeixen els components interns dels danys durant el transport. Cada lliurament inclou el maquinari complet d'instal·lació-de muntatge en pal. Els paràmetres de protecció es configuren-de fàbrica en funció de les dades del projecte del client per reduir la càrrega de treball de la-comissió de treball del lloc.

Preguntes freqüents - Preguntes freqüents sobre el reconnectador de línies

9.1 Conceptes bàsics

P: Què fa que els reconnectors de línia siguin diferents d'altres dispositius-de protecció de línia?

R: La diferència bàsica rau en el comportament de tancament i bloqueig{0}}autònoms. Els interruptors de circuit convencionals generalment requereixen un reinici manual després de l'activació. El reconnectador ZCR-SD funciona de manera independent: intenta restablir l'alimentació per a errors transitoris i bloqueja permanentment la secció defectuosa per a errors permanents. Això redueix la càrrega de treball-d'intervenció manual per a xarxes d'àrea-remota.

P: Com coordinen els reconnectors de línia les seves seqüències de protecció?

R: Adopta una lògica de tancament gradual. El retancament ràpid-de velocitat s'executa primer per esborrar errors transitoris. Si l'error persisteix, es desencadenaran cicles de tancament retardat. Això equilibra la-continuïtat del subministrament elèctric i els requisits de seguretat dels equips.

9.2 Rendiment tècnic

P: Què manté el funcionament del reenganxador durant les interrupcions del subministrament d'energia de la línia-?

R: Aquesta sèrie utilitza tecnologia de recollida d'energia-autoalimentada-. Treu energia de treball directament dels conductors de línia-conductors. Fins i tot en condicions d'interrupció total de la-xarxa-, les funcions de supervisió i protecció continuen actives i no es necessita cap font d'alimentació externa auxiliar.

P: Quins sistemes d'aïllament s'adopten per a aquests reconnectors de línia?

R: S'aplica un aïllament-dielèctric sòlid per a aquesta sèrie. Ofereix un rendiment dielèctric estable en diverses condicions exteriors. A diferència de les alternatives amb gas-, la construcció d'aïllament sòlid-elimina els treballs d'ompliment de gas-i el manteniment periòdic de control-de pressió.

P: Aquests reconnectors poden gestionar línies amb flux d'energia bidireccional?

A: Sí. Equipat amb una lògica de protecció direccional-, el dispositiu s'adapta a xarxes integrades amb generadors distribuïts i fonts d'energia-renovables. Identifica el flux d'energia bidireccional i executa les accions de protecció corresponents per mantenir la seguretat de la-co-coordinació de la xarxa.

P: Quina és la principal limitació a l'hora d'aplicar aquest reconnector en zones costaneres molt contaminades?

R: Tot i que els casquilles HCEP ofereixen un bon rendiment contra la-contaminació, els clients han de comprovar la distància de fuga amb els requisits del nivell de contaminació-local. Per als llocs costaners de-boira-salina intensa, és possible que siguin necessàries mesures externes addicionals contra la-contaminació.

9.3 Instal·lació i manteniment

P: Què simplifica la instal·lació al camp al llarg de les rutes de-línies elèctriques?

R: Els paràmetres de protecció-pre-calibrats de fàbrica i el maquinari de control integrat redueixen el treball de posada en marxa-de camp. El reenganxador admet mètodes d'instal·lació estàndard de-muntatge a pal, de manera que els equips de construcció poden completar el muntatge de manera eficient.

P: Quines són les funcions de manteniment-d'aquest reconnectador?

R: Gràcies als actuadors-magnètics permanents i a l'estructura d'aïllament-dielèctric sòlid, no cal fer un manteniment periòdic rutinari. Això ajuda a reduir els costos operatius del cicle de vida-complet-per als projectes de-xarxa de distribució.

9.4 Compliment estàndard

P: Quins estàndards s'apliquen per a la certificació del producte?

R: La sèrie ZCR-SD està certificada per IEC 62271-111 i ANSI/IEEE C37.60. A més dels estàndards bàsics de rendiment elèctric-, també es compleixen les especificacions-de proves ambientals rellevants i els requisits de-ciber-seguretat de la xarxa per aconseguir el compliment de la gamma completa.
