EC Insulator Jiangxi Co., Ltd. és un dels fabricants i proveïdors més fiables de transformadors de tipus sec de 750 kva a la Xina. Amb una àmplia experiència, ens comprometem a oferir un servei personalitzat d'alta qualitat. Si us plau, no dubteu a vendre a l'engròs un transformador de tipus sec premium de 750 kva fabricat a la Xina aquí des de la nostra fàbrica.
Presentació del producte

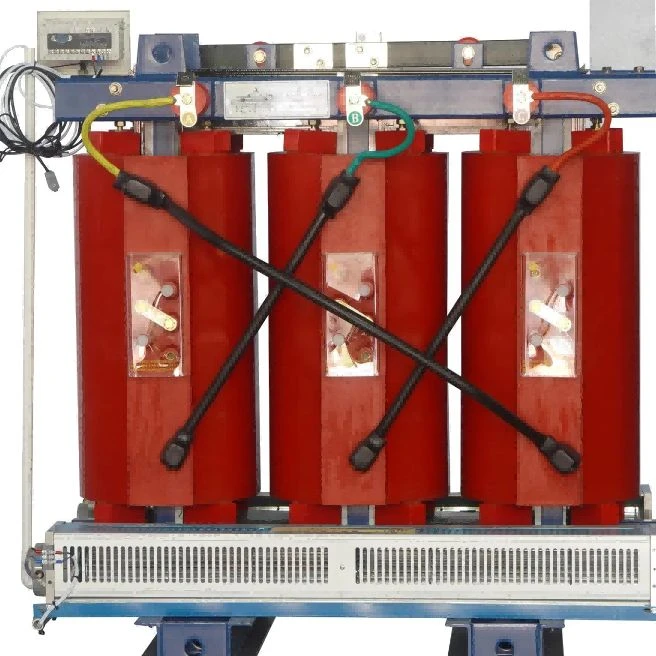

El transformador de tipus sec de 750 kVA s'acostuma a seleccionar per a sistemes de distribució interiors on es requereix una font d'alimentació de capacitat mitjana-per a instal·lacions industrials i comercials. Les aplicacions típiques inclouen plantes de fabricació, edificis d'oficines, hospitals, centres de dades i altres projectes amb sales elèctriques dedicades.
En moltes instal·lacions, la capacitat del transformador està determinada per més de la demanda de potència actual. Durant l'etapa de selecció també es revisen les característiques de l'equip, els horaris de funcionament, l'ampliació de càrrega futura i l'espai d'instal·lació disponible.
Utilitzant aïllament de fosa de resina epoxi en lloc d'aïllament líquid, aquest transformador evita els problemes de fuites d'oli que normalment s'associen a les unitats immerses en oli. L'estructura sòlida d'aïllament també redueix el treball de manteniment rutinari relacionat amb la inspecció i substitució d'oli.
Per a un transformador de tipus sec de 750 kVA, els paràmetres elèctrics com ara la relació de tensió, la freqüència, la tensió d'impedància i el grup de connexió s'han de confirmar abans de la producció. Aquests detalls afecten directament el disseny del bobinat, el rendiment de la temperatura i la compatibilitat amb la xarxa de distribució del client.
Disseny d'enginyeria i característiques principals
El rendiment del transformador depèn de la coordinació entre el circuit magnètic, la disposició del bobinat i el sistema d'aïllament.
Per al conjunt del nucli s'utilitzen làmines d'acer al silici orientades al gra-gran. Durant la fabricació, el procés de tall i les condicions d'apilament es controlen acuradament perquè la qualitat del nucli té una influència directa en la pèrdua de-càrrega, l'eficiència operativa i el rendiment acústic.
La secció de bobinatge adopta conductors de coure{0}}exempts d'oxigen. En comparació amb els materials conductors habituals, el coure amb conductivitat estable ajuda a mantenir el rendiment de la transmissió actual en condicions de càrrega contínua. L'estructura de bobinatge també està dissenyada tenint en compte la resistència mecànica durant les condicions de curt-circuit.
S'aplica un procés de fosa de resina epoxi al buit després de la producció de bobines. En lloc de simplement cobrir la superfície de la bobina, la resina penetra en els buits d'aïllament i forma una estructura sòlida compacta després de la curació. El control de la pressió de buit, l'estat de la resina i la temperatura de curat és important durant aquesta etapa.
Per a aplicacions que requereixen monitorització de les condicions de funcionament, els sensors de temperatura PT100 es poden instal·lar a les fases de bobinatge. Les dades de temperatura recollides durant el funcionament poden ajudar el personal de manteniment a identificar canvis anormals de temperatura en una fase inicial.
Aplicacions i condicions d'instal·lació
Les fàbriques amb equips de producció són una de les àrees d'aplicació habituals d'aquest rang de capacitat. En aquests projectes, els enginyers solen prestar atenció al corrent d'arrencada del motor, la fluctuació de la càrrega i la influència dels equips electrònics de potència.
Els edificis comercials i els equipaments públics solen tenir prioritats diferents. L'espai elèctric limitat de la sala, la disposició de la ventilació, els requisits de soroll i les normes de protecció contra incendis poden influir en el pla d'instal·lació final.
Els hospitals i els centres de dades requereixen un funcionament elèctric estable perquè molts sistemes connectats no poden tolerar interrupcions inesperades. Per tant, la selecció del transformador es considera juntament amb el disseny general de la distribució d'energia.
Les condicions ambientals no s'han de passar per alt durant la planificació del projecte. La temperatura, la humitat, l'altitud i el nivell de contaminació poden afectar la coordinació de l'aïllament i el rendiment de refrigeració, especialment a les regions costaneres o zones industrials.
Procés de fabricació i inspecció de qualitat
La producció comença amb la inspecció del material entrant. Les làmines d'acer al silici, els conductors de coure, els compostos de resina epoxi i els materials d'aïllament es revisen abans d'entrar al taller.
Després de l'aprovació del material, el procés de fabricació continua amb el muntatge del nucli, la producció de bobines, el tractament d'aïllament i el muntatge final. Cada etapa té els seus propis requisits de control perquè el rendiment elèctric depèn de la precisió de múltiples passos de producció.
La fosa al buit és una part crítica de la fabricació de transformadors de tipus sec. Els tècnics controlen la temperatura de la resina, les condicions de buit i el temps de curat durant el procés per mantenir la consistència de l'aïllament a tota l'estructura de bobinatge.
Abans de l'enviament, els transformadors acabats es sotmeten a proves de fàbrica. Els articles d'inspecció estàndard inclouen proves de resistència d'aïllament, resistència de bobinat, relació de voltatge, resistència dielèctrica i augment de temperatura.
Els resultats de les proves es registren juntament amb els documents de producció per al seguiment de la qualitat i la revisió dels clients.
Especificacions tècniques
|
Item |
Descripció |
|
Tipus de producte |
Transformador de distribució tipus sec |
|
Capacitat nominal |
750 kVA |
|
Fase |
Trifàsica |
|
Freqüència |
50 Hz / 60 Hz |
|
Tensió primària |
Personalitzat |
|
Tensió secundària |
Personalitzat |
|
Sistema d'aïllament |
Aïllament de fosa de resina epoxi |
|
Mètode de refredament |
Refrigeració natural per aire (AN) |
|
Material bàsic |
Acer al silici orientat al gra{0} |
|
Material de bobinatge |
Coure-lliure d'oxigen |
|
Classe d'aïllament |
Classe F/H |
|
Monitorització de la temperatura |
Sensors PT100 |
|
Norma aplicable |
IEC 60076 |
Els paràmetres elèctrics addicionals, com ara la tensió d'impedància, el grup vectorial i els requisits de tancament, s'avaluen en funció de les condicions del projecte.
Control de producció i suport tècnic
La gestió de la qualitat es porta a terme durant tot el procés de producció i no només en l'etapa d'inspecció final.
La comprovació de materials, la supervisió del procés i les proves elèctriques es combinen per mantenir la coherència entre les diferents unitats de transformació. Es presta especial atenció a la qualitat de l'aïllament, la precisió del muntatge i els resultats de les proves.
Per a projectes internacionals, els clients poden requerir fitxers tècnics abans de la instal·lació o aprovació. EC INSULATOR pot preparar especificacions, dibuixos, registres de proves i altres documents relacionats per a la revisió d'enginyeria.
La comunicació durant el projecte se centra principalment a confirmar detalls tècnics, evitant diferències entre la informació inicial del disseny i l'equip final subministrat.
