EC Insulator Jiangxi Co., Ltd. és un dels fabricants i proveïdors més fiables d'aturadors de porcellana d'alta tensió a la Xina. Amb una àmplia experiència, ens comprometem a oferir un servei personalitzat d'alta qualitat. Si us plau, no dubteu a vendre a l'engròs un protector contra sobretensions de porcellana d'alta tensió fabricat a la Xina aquí des de la nostra fàbrica.
Presentació del producte
L'aïllador de porcellana s'utilitza principalment a les xarxes d'alta tensió{0}}exterior per protegir els transformadors, les subestacions i els equips d'alimentació aèria de l'impuls del llamp i la sobretensió de commutació.
En molts projectes d'energia, la selecció d'un descargador requereix més consideració que no pas fer coincidir la tensió del sistema. La ubicació de la instal·lació, el nivell de contaminació, la coordinació de l'aïllament i el tipus d'equip protegit poden afectar el disseny final. Es continua seleccionant carcassa de porcellana per a aplicacions on la resistència mecànica i el rendiment d'aïllament exterior a llarg termini-són importants.
La sèrie CA cobreix les tensions nominals de 3 kV a 54 kV i es fabrica segons els requisits relacionats amb la IEC 60099-4 per als descargadors de sobretensions d'òxid metàl·lic.
Descripció del producte

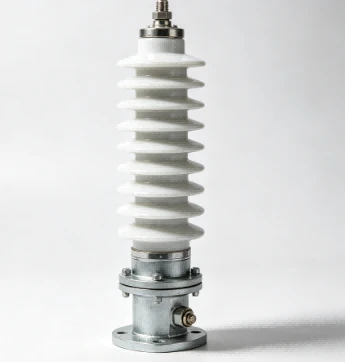

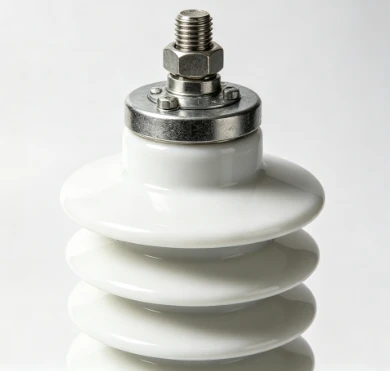

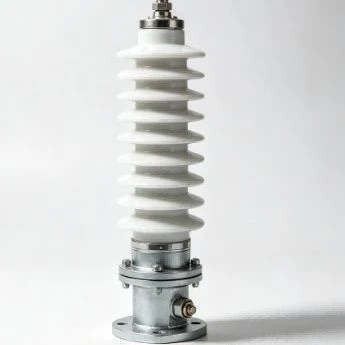

Aïllant de porcellana d'alta tensiócombina la tecnologia d'aïllament de porcellana amb elements de resistències no-lineals de ZnO (òxid de zinc) per proporcionar protecció contra l'impuls del llamp i la sobretensió de commutació en sistemes d'alta-tensió.
Durant condicions de tensió anormals, els elements de ZnO canvien ràpidament les seves característiques elèctriques i descarreguen energia de sobretensió, reduint la tensió de tensió aplicada als transformadors, aparells de commutació i altres equips connectats. La carcassa de porcellana proporciona un aïllament exterior i un suport mecànic, la qual cosa fa que aquest tipus de pararrayos sigui adequat per a instal·lacions exteriors exposades als canvis meteorològics.
En aplicacions reals, diferents entorns poden requerir diferents configuracions de producte. Una subestació prop de la costa, per exemple, pot necessitar una distància de fuga més llarga a causa de la contaminació de la sal, mentre que els llocs industrials amb una gran contaminació poden requerir consideracions d'aïllament addicionals. Triant el correcteAïllant de porcellana d'alta tensióimplica comprovar conjuntament la tensió nominal, el MCOV, la distància d'aïllament i les condicions d'instal·lació. La sèrie CA cobreix sistemes de 3 kV a 54 kV amb un corrent de descàrrega nominal de 5 kA, MCOV de 2,55 kVrms a 45,90 kVrms i opcions de distància de fuga de 323 mm a 2040 mm.
Fabricació i personalització de projectes
El rendiment constant depèn d'un control acurat dels materials, el processament i la inspecció final.
Abans de la producció, les carcasses de porcellana, els elements de resistència de ZnO, els accessoris metàl·lics i els components de segellat es comproven segons els requisits tècnics. Les peces de porcellana es formen i sinteritzen en condicions controlades per aconseguir la resistència mecànica i les característiques d'aïllament requerides. Els elements de ZnO es posen a prova abans del muntatge per verificar el seu rendiment elèctric.
Després de completar el muntatge, els pararrayos acabats s'inspeccionen mitjançant proves elèctriques rutinàries, inclosa la mesura de la tensió residual, la verificació d'aïllament i les proves de resistència a la freqüència d'alimentació. Aquests procediments ajuden a confirmar la coherència del producte abans de l'enviament.

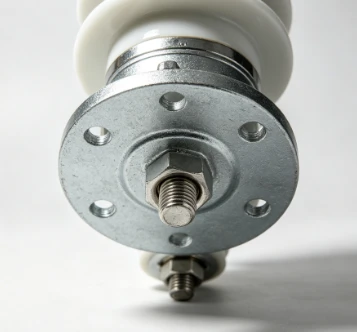

Per a projectes amb condicions especials d'instal·lació, es poden ajustar les dimensions de l'habitatge, l'estructura de muntatge, la disposició dels terminals i la distància de fuga. La informació com ara la tensió del sistema, l'entorn d'instal·lació i les condicions de contaminació permet que la configuració del producte s'adapti millor a l'aplicació real.
Informació tècnica
|
Item |
Especificació |
|
Estàndard de referència |
IEC 60099-4 |
|
Tensió nominal |
3kV - 54kV |
|
MCOV |
2,55 kVrms - 45.90kVrms |
|
Corrent de descàrrega nominal |
5kA |
|
Material de l'habitatge |
Porcellana |
|
Distància de fuga |
323 mm - 2040mm |
|
Aplicació |
Subestacions exteriors, transformadors, línies aèries i sistemes elèctrics industrials |
Preguntes freqüents
Què fa que la carcassa de porcellana sigui adequada per a aplicacions d'apagadors exteriors?
La carcassa de porcellana ofereix una alta resistència mecànica i bones característiques d'aïllament, que són importants per als equips que funcionen a l'aire lliure durant molts anys. A les aplicacions de protecció de subestacions i transformadors, el pararrayos pot enfrontar-se a una exposició contínua a la llum solar, la humitat, els canvis de temperatura i la contaminació, de manera que la durabilitat estructural és un factor de selecció important.
Quina informació s'ha de confirmar abans de fer la comanda?
La informació principal inclou la tensió del sistema, la ubicació de la instal·lació, el tipus d'equip protegit i les condicions ambientals. Aquests detalls ajuden a determinar l'especificació apropiada del pararrayo i eviten seleccionar una configuració que no coincideixi amb l'entorn operatiu real.
