EC Insulator Jiangxi Co., Ltd. és un dels fabricants i proveïdors de reconnectors de circuits automàtics més fiables a la Xina. Amb una àmplia experiència, ens comprometem a oferir un servei personalitzat d'alta qualitat. Si us plau, no dubteu a vendre a l'engròs un reconnectador de circuits d'automòbil premium fabricat a la Xina aquí des de la nostra fàbrica.

Visió general del producte

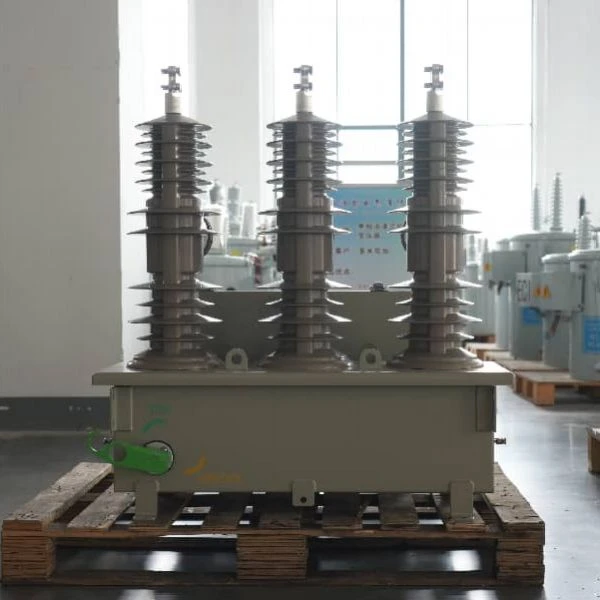

Aquest reconnectador de circuits automàtics s'adreça a línies de distribució aèries de fins a 38 kV per donar suport a les funcions d'autocuració de la xarxa. Totes les decisions de protecció es gestionen localment dins de la unitat, de manera que els llocs poden executar un funcionament normal sense sistemes de comandament externs. Quan apareixen errors a la xarxa, la interrupció al buit juntament amb l'accionament magnètic permanent ofereix una resposta ràpida. Els operadors de camp no necessiten romandre al lloc, ni es requereix una connexió SCADA activa per dur a terme les tasques bàsiques de protecció. Això fa que aquest dispositiu sigui pràctic per a línies aèries remotes on els recursos de comunicació són difícils d'aconseguir.

Característiques clau

A diferència de l'aparell de commutació estàndard, aquest reenganxador pot funcionar totalment independent al lloc. Els interruptors al buit tancats hermèticament apaguen els arcs elèctrics durant les falles de la xarxa. La seva unitat d'imant permanent no requereix un manteniment regular i manté un rendiment de commutació estable fins i tot després de llargues hores de funcionament. El maquinari del microprocessador local llegeix les condicions reals de la xarxa i ajusta la configuració de protecció perquè coincideixi amb l'estat canviant de la xarxa. Els transformadors de potencial intern recullen l'energia operativa directament dels conductors actius. No cal disposar d'una font d'alimentació auxiliar independent per a la instal·lació de camp.

Especificacions tècniques

Valoracions	Dielèctric sòlid
Valoracions	15,5 kV	27 kV	38 kV
Norma aplicable	IEC 62271-111/ANSI C37.60
Tensió nominal (kV)	15.5	27	38
Corrent nominal (A)	800	800	800
Freqüència nominal (Hz)	50/60
Corrent nominal de -duració curta (kA)	16/3s
Corrent de producció nominal (kAp)	40/41.6
Tensió de resistència a la freqüència de potència nominal (kV)	50	60	70
Tensió de suport als impulsos (kV)	110	150	170
Resistència mecànica (temps)	10,000
Mitjà d'interrupció	El buit

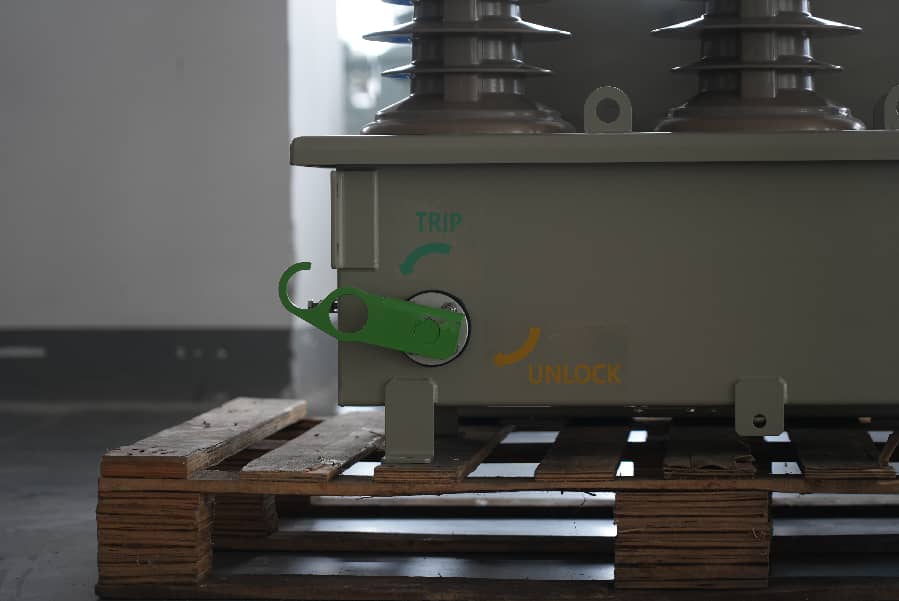

Mecanisme de funcionament	Actuador magnètic manual o bi{0}}estable
Material de casquilles	HCEP

Aplicació

Molts llocs de camp que requereixen una resposta local ràpida a l'error adopten aquest reconnectador. Les instal·lacions típiques cobreixen xarxes d'energia rural, nodes d'automatització de distribució remota i punts de segmentació de línies per a grans sistemes de serveis públics. Quan es produeix una fallada, els segments de línia defectuosos s'aïllen automàticament mentre l'alimentació continua disponible per a altres seccions no afectades. Funciona bé en àrees amb una infraestructura de comunicacions limitada, així com en llocs que donen una alta prioritat a la gestió ràpida de fallades.

Construcció/Disseny

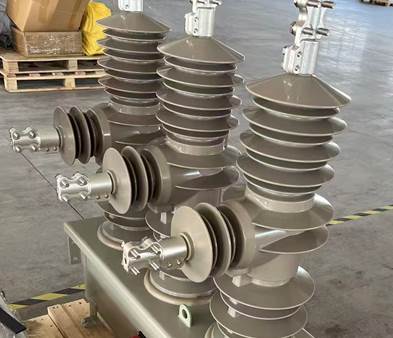

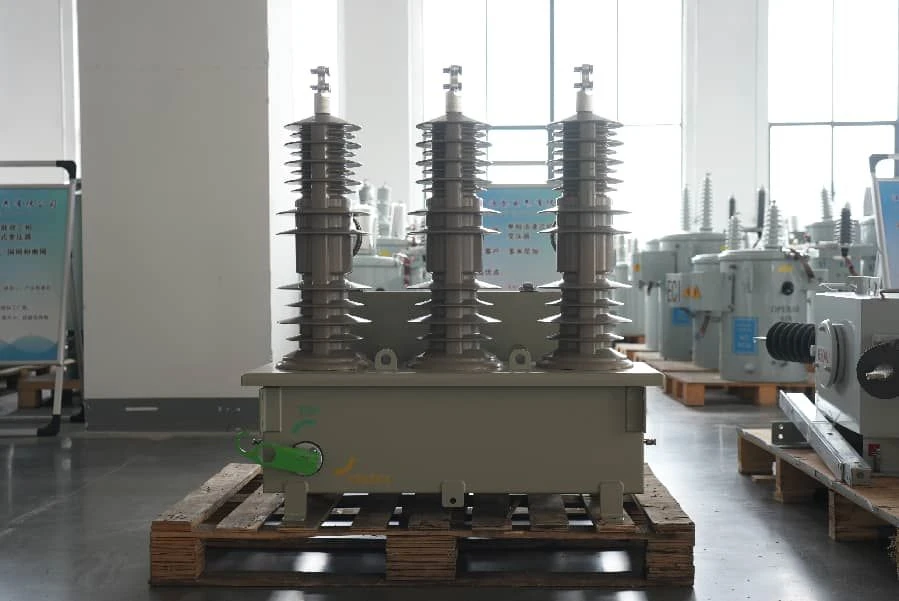

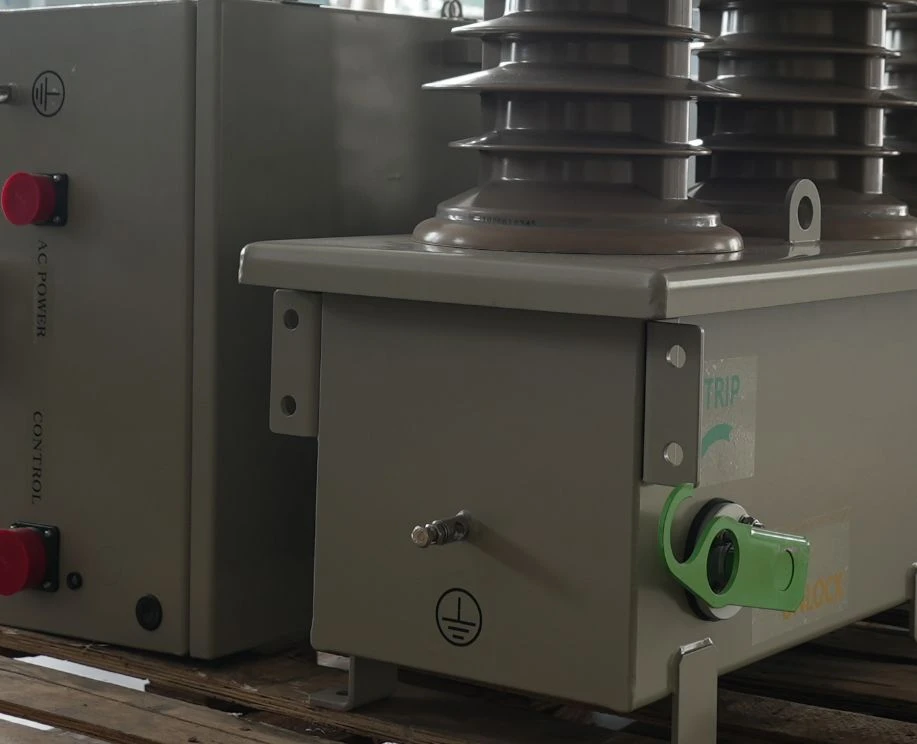

La unitat està construïda per al muntatge directe a la part superior del pal exterior. Els interruptors al buit, els conjunts d'accionament magnètic i tot el maquinari de control es troben dins d'un recinte compacte. No hi ha cap requisit per a armaris de control externs autònoms. La instal·lació utilitza maquinari estàndard de muntatge de pal. Els llocs del projecte poden ometre una inversió addicional en edificis de control dedicats i altres instal·lacions de suport.

Normes i proves

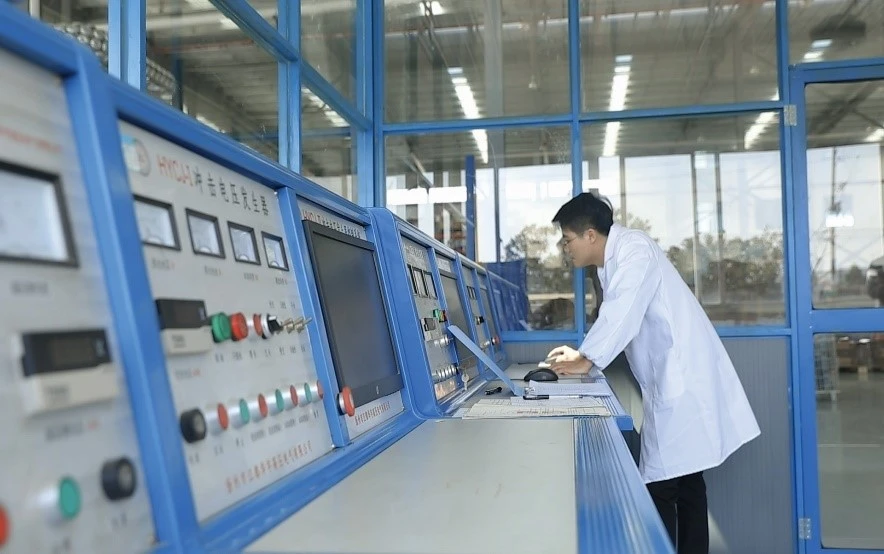

Realitzem diverses proves de validació per comprovar el rendiment-real en diferents escenaris operatius. Les proves de tipus avaluen les propietats dielèctriques, la capacitat de trencament de curtcircuits i el rendiment després d'un envelliment ambiental a llarg termini. Les proves addicionals se centren en el rendiment de la protecció local, que cobreixen la precisió de detecció d'errors, l'execució de la seqüència de protecció i el tancament automàtic estable sense entrades de control extern. Cada unitat compleix els requisits IEC 62271 111 i ANSI C37.60, amb proves separades realitzades per verificar el rendiment de la recollida d'energia.

Embalatge i lliurament

Els xocs i les descàrregues estàtiques poden danyar l'electrònica de control sensible i els components mecànics durant el trànsit, de manera que s'apliquen les mesures de protecció adequades per a l'enviament. Cada unitat passa per un calibratge complet de fàbrica abans de l'enviament per mantenir estables els paràmetres interns. Després de la instal·lació de la part superior del pal, només cal un treball mínim al lloc. Els tècnics de camp només comproven la qualitat del muntatge i completen la verificació dels paràmetres bàsics abans de posar la unitat en servei. En condicions normals de funcionament de la xarxa, només cal una revisió important cada 20 o 30 anys. El manteniment de rutina es limita a simples inspeccions visuals.

PMF

P: Què alimenta els sistemes de control del reconnectador de circuits automàtics durant les interrupcions de la línia?

R: Cada reconnectador inclou un maquinari de recollida d'energia integrat. Els transformadors de tensió prenen energia dels conductors actius i emmagatzemen energia en condensadors locals. Aquesta energia emmagatzemada manté funcionant les funcions de control, les característiques de comunicació i la lògica de protecció fins i tot quan falla l'alimentació de la xarxa principal.

P: Els reconnectors de circuits automàtics es poden integrar amb circuits d'energia renovable?

R: Els mòduls de protecció direccional admeten la integració amb la infraestructura d'energies renovables. El monitoratge bidireccional del flux d'energia ajuda a aconseguir una coordinació adequada amb la generació distribuïda i les funcions de protecció es mantenen fiables per a dissenys de xarxa moderns.

P: Quins intervals de manteniment caracteritzen els reenganxadors de circuits automàtics?

R: L'accionament d'imants permanents i l'aïllament sòlid estenen els cicles de servei globals. En general, es requereix un treball de servei important cada 20 o 30 anys, i el treball rutinari del lloc només requereix inspeccions visuals bàsiques.
